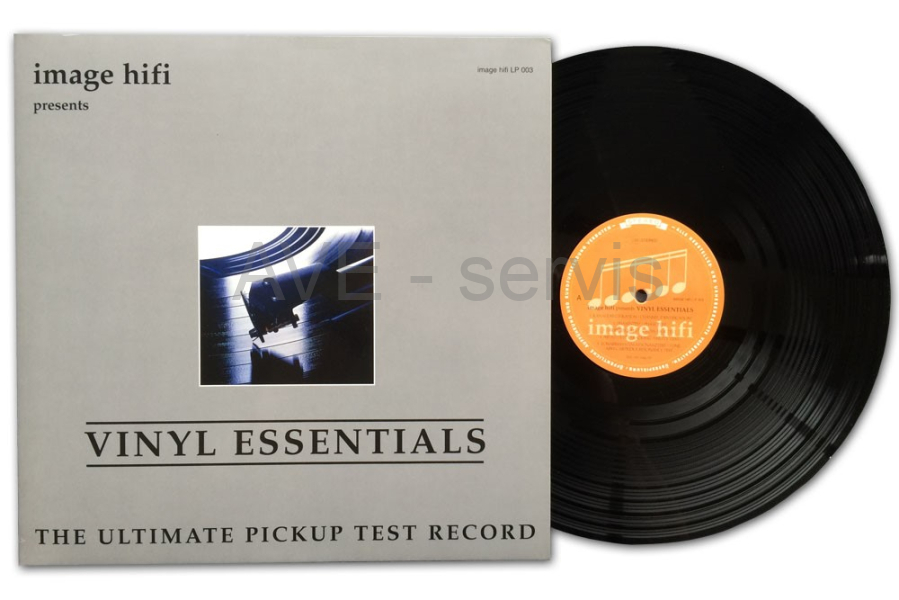

VINYL Test Record - Ultimate Pickup Test Record

Speciální testovací gramofonová deska pro nejpřesnější nastavení přenosky a ramene 180 g

Mastered Maarten de Boer v Emil-Berliner Studios (Hannover)

Produkce: The Image Hifi Team

Lisováno na 180 gramech 100 % virgin vinyl od Pallas, Diepholz

Tento testovací záznam od společnosti IMAGE HIFI je vynikající nástroj pro nastavení přenosky a gramofonu. Zahrnuje testovací měření, která zvládne každý audiofil. Žádné zbytečné testování High End voodoo! Nahrávka obsahuje pouze základní testy, díky kterým z vášeho gramofonu vytěžíte maximum

.

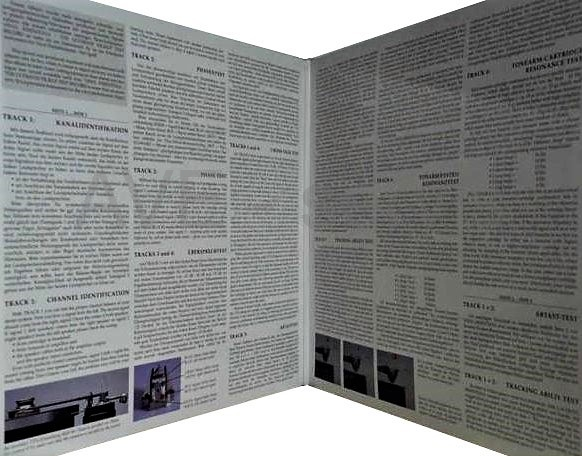

Dokonale vyrobená LP referenční kvality s návodem (německy a anglicky) na zvládnutí všech dostupných analogových měření a nastavení.

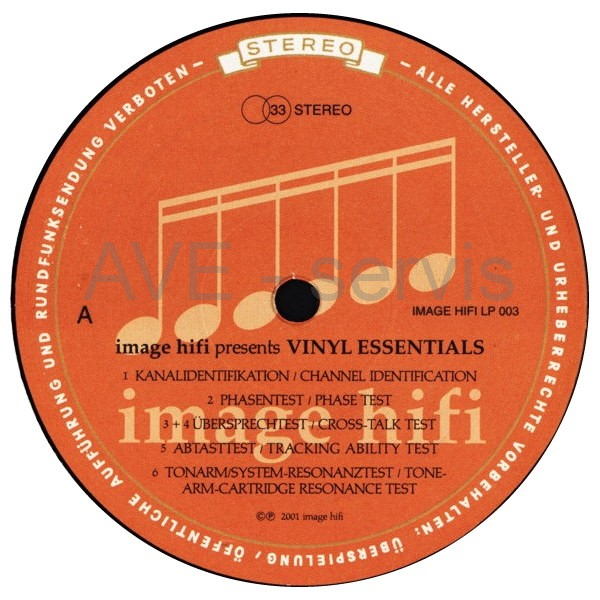

STRANA A

1. Identifikace kanálu

2. Test fáze

3. Test přeslechu

4. Test přeslechu

5. Test sledování

6. Test odolnosti raméne / přenosky

STRANA B

1. Test sledování

2. Test sledování

Abyste ze své investice do gramofonu vytěžili maximum, je důležité, mít systém správně nastaven. Bohužel to může být zdlouhavý proces, který vyžaduje také dobrý zkušební záznam! Tento záznam nyní vyprodukovala společnost Image Hi-Fi a nese název „Vinyl Essentials – The Ultimate Pickup Test Record“.

První dvě stopy jsou identifikace kanálu a fázový test s pomocí růžového šumu. Je nutné vždy zajistit, aby fázování kanálů bylo v celém systému konzistentní. Pokud máte například připojení levého a pravého kanálu ke své přenosce a také připojení z vašeho předzesilovače k vašemu výkonovému zesilovači správně, bude váš gramofon znít dobře, ale pokud je váš CD přehrávač připojen s jinou fází, může to být problém!

Po potvrzení dobře definovaného centrálního obrazu pomocí in-phase pink noise testů přejdeme k metodě kontroly přeslechů mezi kanály. Na stopě 3 je na levém kanálu zaznamenán impulz růžového šumu střídající se s nízkoúrovňovým referenčním impulsem růžového šumu při -25 dB zaznamenaný pouze na pravém kanálu. Ztlumením levého kanálu (odpojením levého kanálu od předzesilovače nebo použitím ovladače vyvážení kanálu) uslyšíte na pravém kanálu pouze přeslechy z levého kanálu střídající se s referenční dávkou. Pokud mají oba stejnou hlasitost, pak je přeslech -25 dB. Test se opakuje s referenčními dávkami -30 dB a -35 dB.

Stopa 4 opakuje test pro měření přeslechu zprava doleva – tentokrát nezapomeňte ztlumit pravý kanál. Pointou toho všeho je, že pokud existuje významný rozdíl v přeslechu mezi levým a pravým kanálem, znamená to, že vaše přenoska je pravděpodobně vertikálně špatně zarovnaná. Při pohledu zepředu by stylus měl být přesně kolmý k povrchu desky. Pokud má vaše rameno nebo headshell nastavení pro otáčení je vše v pořádku. Pokud je však vaše headshell pevná, můžete použít tenké papírové podložky nebo jiné tenké podložky mezi přenosku a headshell, abyste dosáhli požadovaného efektu.

Následuje test, který vyvolává strach u všech výrobců přenosek – test schopnosti sledování. Je to jednoduše tón zaznamenaný se zvyšující se amplitudou v rozsahu od 40 mikronů sinusového řezu od vrcholu k vrcholu ve vinylu až po 100 mikronů v krocích po 10 mikronech. Když přenoska začne chybně sledovat, uslyšíte velmi jasné bzučení. Toto je extrémní test pro váš systém a tento test se opakuje dvakrát na straně dvě z výše uvedených důvodů.

Test schopnosti sledování může pomoci při nastavení přátlaku, který by však vždy měl být vždy v rozsahu doporučeném výrobcem vaší přenosky. Příliš nízký přítlak povede ke špatnému sledování a přinese vašim záznamům více škody, než když je přítlak nastaven na vyšší hodnoty. Je ale důležité nepřestřelit. Schopnost sledování není všechno a bude velmi záviset na kombinaci vašeho ramene a přenosky. Rezonanční test přenosky s ramenem, který bude popsán později, ukáže, jak dobře vaše rameno odpovídá zvolené přenosce.

Každá kombinace ramene a přenosky má vlastní rezonanční frekvenci, která by měla být asi 10 Hz. Pokud je mnohem vyšší než tato hodnota, bude zasahovat do nízkých frekvencí nahrávky, jako jsou hluboké tóny varhan. Pokud je hodnota  nižší, mohly rezonance zasahovat do slyšitelného spektra. Je to kombinace efektivní hmotnosti a poddajnosti, která vede k určité rezonanční frekvenci a má také vliv na schopnost sledování.

Stopa 6 se skládá ze slyšitelného tónu, který je modulován sub-slyšitelnou nízkou frekvencí, která je testována. Pokud rameno nerezonuje, bude tón znít konstantně. Při rezonanci bude tón „kolísat“ a rameno a přenoska mohou skutečně vibrovat. Skladba má šest testů v rozsahu od 16 Hz do 6 Hz a sekvence úvodních krátkých nebo dlouhých „pípnutí“ vám řekne, která frekvence je testována.
